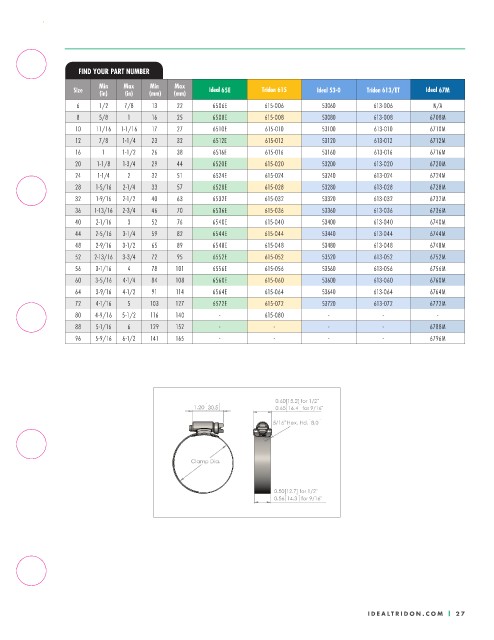

Page 27 - Ideal Catalog 2021
P. 27
FIND YOUR PART NUMBER
Min Max Min Max
Size (in) (in) (mm) (mm) Ideal 65E Tridon 615 Ideal 53-0 Tridon 613/ET Ideal 67M
6 1/2 7/8 13 22 6506E 615-006 53060 613-006 N/A
8 5/8 1 16 25 6508E 615-008 53080 613-008 6708M
10 11/16 1-1/16 17 27 6510E 615-010 53100 613-010 6710M
12 7/8 1-1/4 23 32 6512E 615-012 53120 613-012 6712M
16 1 1-1/2 26 38 6516E 615-016 53160 613-016 6716M
20 1-1/8 1-3/4 29 44 6520E 615-020 53200 613-020 6720M
24 1-1/4 2 32 51 6524E 615-024 53240 613-024 6724M
28 1-5/16 2-1/4 33 57 6528E 615-028 53280 613-028 6728M
32 1-9/16 2-1/2 40 63 6532E 615-032 53320 613-032 6732M
36 1-13/16 2-3/4 46 70 6536E 615-036 53360 613-036 6736M
40 2-1/16 3 52 76 6540E 615-040 53400 613-040 6740M
44 2-5/16 3-1/4 59 82 6544E 615-044 53440 613-044 6744M
48 2-9/16 3-1/2 65 89 6548E 615-048 53480 613-048 6748M
52 2-13/16 3-3/4 72 95 6552E 615-052 53520 613-052 6752M
56 3-1/16 4 78 101 6556E 615-056 53560 613-056 6756M
60 3-5/16 4-1/4 84 108 6560E 615-060 53600 613-060 6760M
64 3-9/16 4-1/2 91 114 6564E 615-064 53640 613-064 6764M
72 4-1/16 5 103 127 6572E 615-072 53720 613-072 6772M
80 4-9/16 5-1/2 116 140 - 615-080 - - -
88 5-1/16 6 129 152 - - - - 6788M
96 5-9/16 6-1/2 141 165 - - - - 6796M
26 | IDEAL-TRIDON PRODUCT CA T ALOG IDEAL TRIDON.COM | 27
